Conoce las características de la Tarjeta Alteri













Descripción general.



Alteri es una tarjeta de desarrollo/entrenadora profesional para diseño e implementación de una alta gama de aplicaciones de electrónica y software. Esta basada en el potente microcontrolador PIC18F4550, el cual incorpora una alta variedad de periféricos para maximizar las funciones posibles a implementar.

i

Datasheet PIC18F4550

Comprar Alteri

Periféricos



La placa Alteri proporciona una amplia lista de periféricos y hardware dedicado listos para uso por el ususario. Se pueden crear e implementar circuitos electrónicos muy básicos hasta diseños avanzados.

Fue diseñado para su uso en gran variedad de aplicaciones, dentro de ellas destacan: sistemas de microcontrol, placa de aprendizaje para inciarse con los microcontroladores, sistemas de protección y seguridad, control industrial, automatización, comunicaciones digitales,robótica y mecatrónica, y en general en cualquier aplicación de electrónica y software.

Resumen



Microcontrolador PIC18F4550
Voltaje de Operación 5V
Pines I/O digitales 35
Pines analógicos 13
Memoria Flash 32 KB
Memoria SRAM 2 KB
EEPROM 256 Bytes
Max. Velocidad 48 MHz

d

Hardware dedicado

  • Dispositivos básicos de I/O: Pulsadores, LEDs.
  • Potenciómetro 10K Ohms.
  • Regulador de voltaje para conexión de fuente externa de 9V – 12V.
  • Controlador RS-232 (Para comunicación con una PC mediante el puerto serial).
  • Conectores Ex-Mod con acceso a todos los pines del PIC, y medio para conectar módulos de expansión.

1

Conectividad y Periféricos

  • USB
  • SPI
  • I2C
  • USART
  • RS-232
  • ADC
  • PWM

Comprar Módulos

Módulos de Expansión

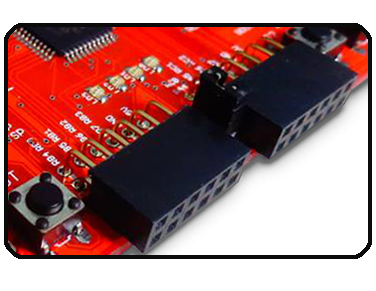

Alteri integra 4 conectores header Ex-Mod para expandir las funcionalidades de la placa con módulos de expansión o bien conectar la placa a tu protoboard. Los módulos de expansión pueden ser adquiridos o fabricados por el mismo usuario.

Ver módulos

l

Diseño de módulos

qt pic18f4550

Desarrolla aplicaciones USB!



Alteri y su potente PIC18F4550 te permiten comunicar tu sistema electrónico a tu PC mediante el puerto USB. Puedes crear aplicaciones USB con sus diversas clases existentes (HID, CDC, MSD, etc).

Por ejemplo con la clase CDC puedes emular un puerto COM virtual en tu PC y comunicar la placa vía USB. Con la clase HID puedes presentar la placa a tu PC como un dispositivo de interfaz humana, por ejemplo un mouse, teclado, joystick, etc.



Interfaces Gráficas



De igual manera, es posible desarrollar un software de aplicación para interactuar de manera visual con la placa Alteri vía USB. Dicho software puede desarrollarse en alguna plataforma de desarrollo como Microsoft .NET la cual incluye poderosos lenguajes de programación como Visual Basic, Visual C++ y Visual C#.

Visual C#

Visual Basic

Visual C++

LabView

pic18f4550 usb
